Прямоугольные пластиковые воздуховоды

Изготавливаем прямоугольные воздуховоды из листового полипропилена и полиэтилена для влажных и химически нагруженных помещений. Короба, фасонные части и заслонки выполняем по размерам проекта.

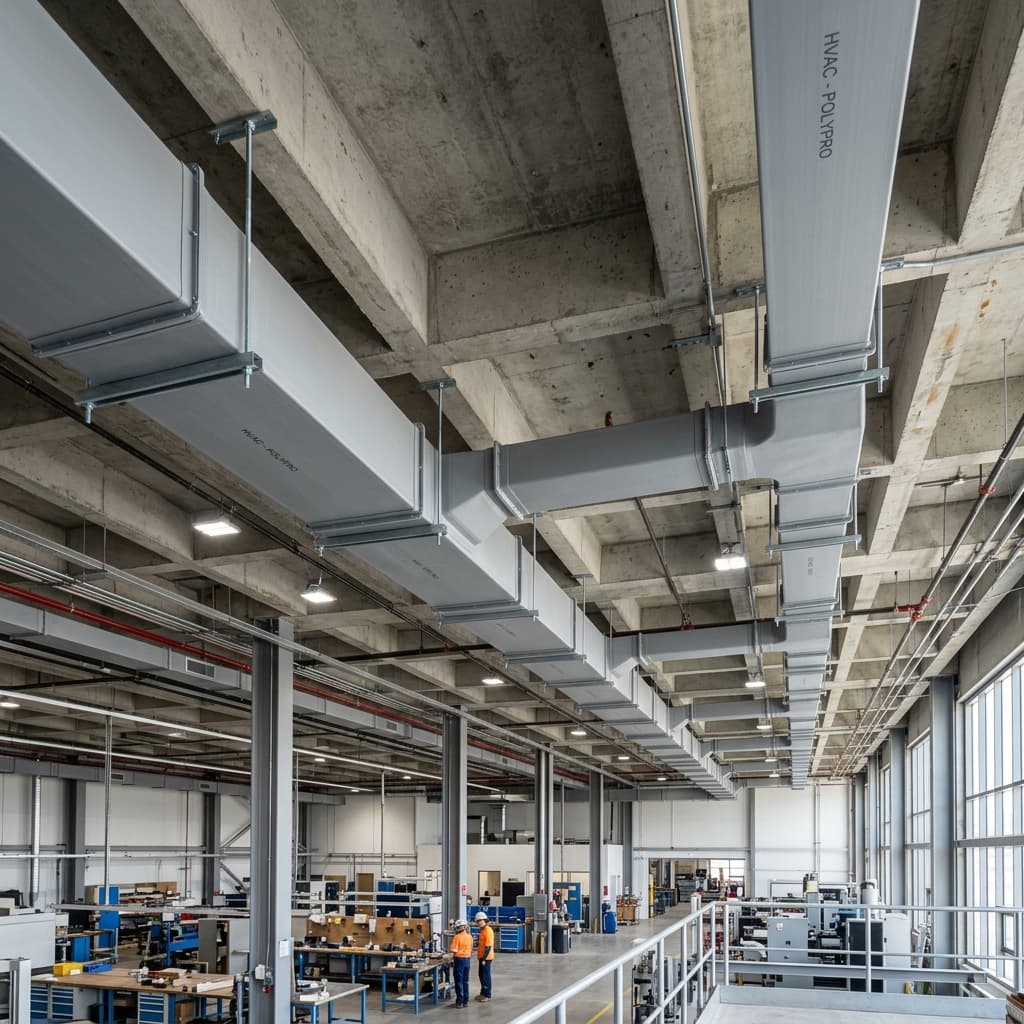

Прямоугольные воздуховоды из пластика купить «ПОЛИМЕР ПРОЕКТ» Украина, Сумы, Киев * производитель, под заказ, цена,производство, изготовление вентиляция

Габарит

Плоский короб проходит под балками и в узких шахтах

Жёсткость

Рёбра по граням под расчётное разрежение

Сопряжения

Прямое подключение к решёткам, зонтам и отсосам

Что учесть в задании

Сечения

Ширина и высота короба по проекту или свободный габарит под перекрытием.

Условия

Влажность, температура и химический состав воздуха в помещении.

Узлы

Проходы через стены и перекрытия, места подвеса и точки подключения оборудования.

Как проходит заказ

  1. 1

    Уточняем назначение, размеры и условия эксплуатации.

  2. 2

    Согласовываем конструкцию, комплектацию и стоимость.

  3. 3

    Изготавливаем изделие и проверяем качество соединений.

  4. 4

    Организуем доставку и при необходимости монтаж на объекте.

Техническое описание

Прямоугольный воздуховод выбирают, когда круглой трубе нужного сечения не хватает места по высоте или когда трасса проходит между балками, лотками и трубопроводами. Такие короба востребованы в бассейнах с подвесным потолком, в прачечных, на пищевых производствах, на гальванических и травильных участках. Мы свариваем их из листового полипропилена или полиэтилена экструзионной сваркой в цехе в Сумах, а размеры сечений и состав фасонных частей берём из проекта вентиляции или согласовываем по эскизу.

  • Прямые секции: короба с фланцевыми рамками на концах; длину секций подбираем под монтажные проёмы и шаг подвесов.
  • Отводы и смещения: повороты и обходы по высоте вокруг балок, трубопроводов и кабельных лотков без резкого сужения сечения.
  • Переходы: с прямоугольного сечения на круглое для подключения вентилятора или магистрали, а также между коробами разного размера.
  • Тройники и ответвления: для разводки воздуха по помещению и сбора его от нескольких точек в общий короб.
  • Заслонки: регулирующие и отсечные клапаны прямоугольного сечения для настройки расхода по ветвям и отключения отдельных помещений или ванн.
  • Ревизионные люки: съёмные крышки для осмотра и чистки участков, где возможны отложения солей, жира или пыли.

Соотношение сторон и жёсткость стенок

Плоская стенка короба под разрежением стремится прогнуться внутрь, а под избыточным давлением — выгнуться наружу. Чем шире сторона, тем больше нужно рёбер или наружных бандажей, поэтому толщину листа и шаг усиления определяем расчётом для конкретного сечения. Сильно вытянутое сечение увеличивает сопротивление сети, так что при возможности стороны стараемся держать ближе друг к другу, не выходя за доступный габарит.

Влажные помещения: бассейны и прачечные

В воздухе бассейна есть хлорсодержащие пары, в прачечной — тёплая влага и остатки моющих средств; для оцинкованной стали это тяжёлые условия, а полипропилен и полиэтилен к ним устойчивы. Главное — не дать конденсату скапливаться внутри: горизонтальные участки ведут с уклоном к дренажным штуцерам, а стыки располагают так, чтобы вода не стекала по ним на потолок. Если короб проходит через холодную зону, его наружную поверхность утепляют по проекту.

Короба на технологических участках

На гальванических и травильных участках прямоугольный короб собирает воздух от бортовых отсосов вдоль ванн и выводит его в общую магистраль. На пищевых производствах важна гладкая внутренняя поверхность без щелей, которую легко мыть, и материал, допустимый для такого помещения. В обоих случаях фасонные части изготавливаем вместе с трассой по общей спецификации, чтобы размеры фланцев и точки подключения совпали с оборудованием.

Частые вопросы

Можно ли сочетать прямоугольные и круглые участки?

Да, это обычная практика. Например, вдоль ванн или под потолком идёт короб, а после перехода воздух уходит к вентилятору по круглой магистрали. Переход изготавливаем по размерам обоих участков, с плавным изменением формы, чтобы не создавать лишнего сопротивления.

Как крепить прямоугольный короб?

На шпильках с траверсами или на консолях от стены; опора должна поддерживать короб по всей ширине нижней грани, а не в одной точке. Шаг подвесов зависит от сечения, материала и температуры, его указываем в монтажной схеме. У ответвлений и заслонок ставим дополнительные опоры, потому что там сосредоточена масса.

Выполняете ли вы монтаж?

Да. Доставляем элементы по Украине и выполняем монтаж: сварку неразъёмных стыков, сборку фланцевых соединений, установку подвесов и заслонок. Если монтаж ведёт ваш подрядчик, передаём ему маркировку деталей и схему сборки.
