Нестандартные ёмкости по чертежу

Когда ни цилиндр, ни прямоугольник не вписываются в помещение или процесс, делаем ёмкость по эскизу заказчика: с отсеками, уступами, приямком или вырезами под конструкции здания.

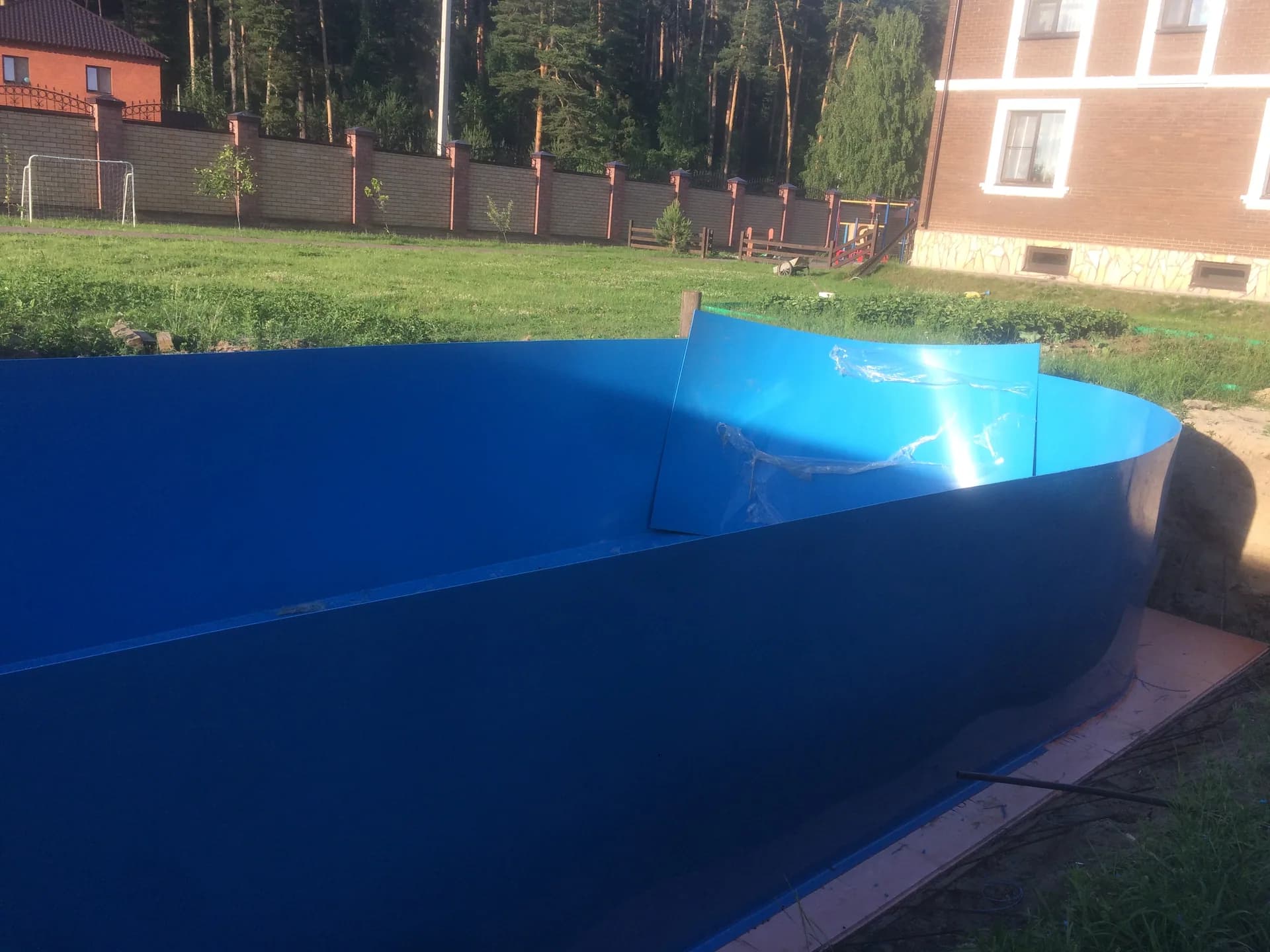

Нестандартная емкость из полипропилена, фото 1

Форма

Уступы и скосы под лестницу, скат кровли или фундамент

Чертёж

Согласовываем до раскроя листа, вместе с узлами

Усиление

Рёбра там, где сходятся плоские стенки и перегородки

С чего начинается нестандартная ёмкость

Эскиз

Рисунок от руки с размерами или чертёж, фото места установки.

Назначение

Что будет внутри, как ёмкость наполняется и откуда забирается жидкость.

Ограничения

Препятствия на месте, путь заноса, допустимая нагрузка на пол.

Как проходит заказ

  1. 1

    Уточняем назначение, размеры и условия эксплуатации.

  2. 2

    Согласовываем конструкцию, комплектацию и стоимость.

  3. 3

    Изготавливаем изделие и проверяем качество соединений.

  4. 4

    Организуем доставку и при необходимости монтаж на объекте.

Фотографии изделий и выполненных работ

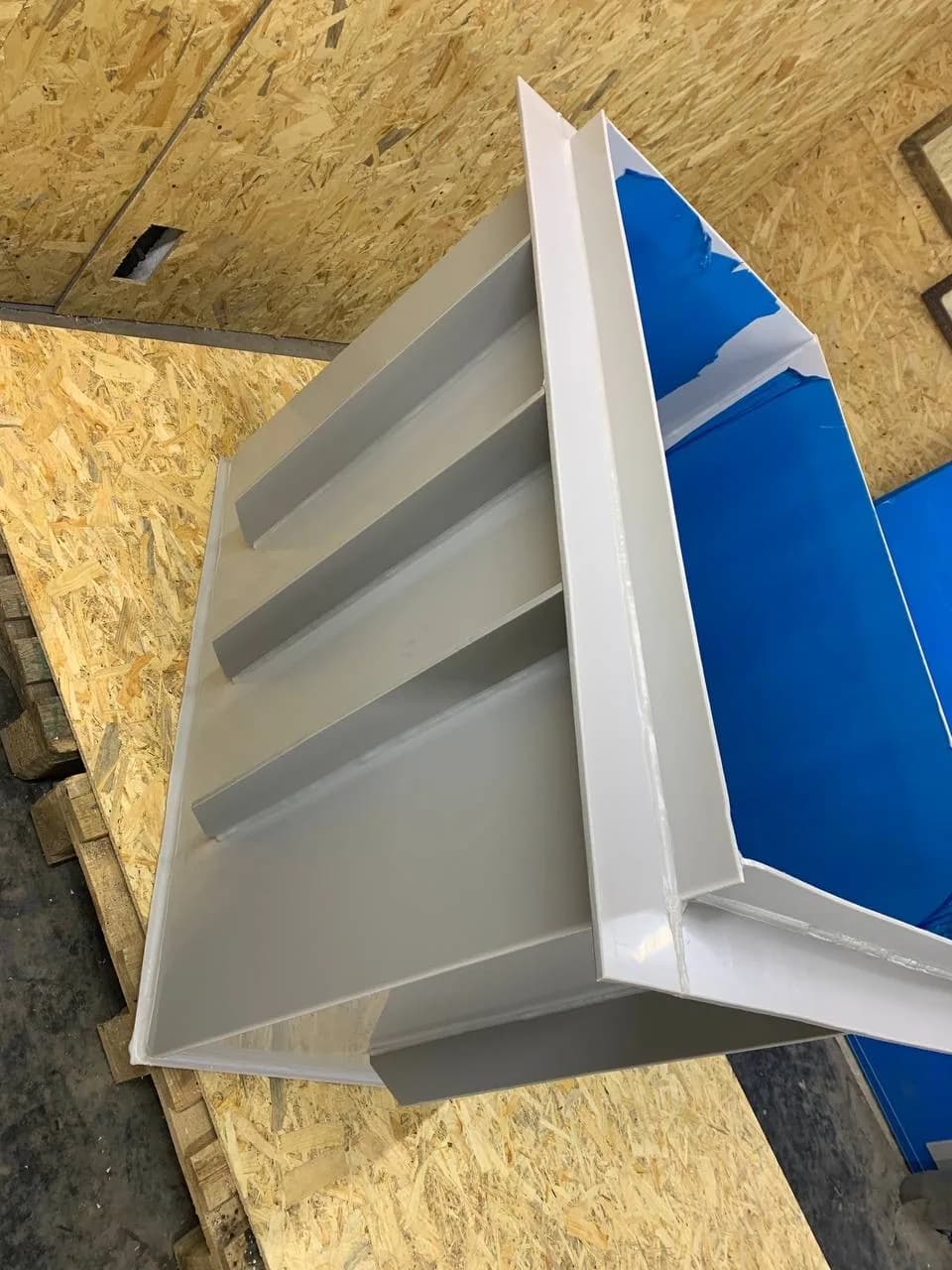

Нестандартная емкость из полипропилена, фото 1

Техническое описание

Нестандартная ёмкость — это не только необычная форма. Чаще это корпус, который совмещает несколько функций: накопитель с отстойным отсеком, бак с приямком под погружной насос, ёмкость, обходящая колонну или трубопровод. Чем сложнее геометрия, тем больше сварных швов и плоских участков, работающих на изгиб, поэтому на этапе чертежа ищем компромисс: упростить форму там, где это не влияет на задачу, и усилить зоны, где сходятся стенки и перегородки.

  • Приямок: углубление в днище собирает остатки жидкости к всасу насоса, поэтому ёмкость можно выкачать почти полностью, не наклоняя корпус.
  • Перегородки и переливы: делят корпус на отсеки с разным назначением, например отстойный и чистый, а высота перелива задаёт уровень, при котором жидкость переходит дальше.
  • Обход препятствий: вырез под колонну или трубу оформляется отдельной вварной стенкой, поэтому корпус остаётся замкнутым и герметичным.
  • Люк в каждый отсек: если отсеков несколько, у каждого должен быть доступ для осмотра и чистки, иначе обслуживание станет невозможным без демонтажа.
  • Тепловой зазор: полимер при нагреве расширяется заметнее металла и бетона, поэтому ёмкость в нише ставим с зазором к стенам.
  • Линии разъёма: если ёмкость не проходит в проёмы, её делят на секции, а стыки размещают там, где шов доступен для сварки и не попадает в нагруженный угол.

Типичные задачи

К нестандартной ёмкости приходят двумя путями. Первый — место: оборудование нужно вписать в существующее здание, и типовой размер теряет слишком много объёма. Второй — процесс: ёмкость должна одновременно отстаивать, накапливать и подавать жидкость к насосу. Нередко встречаются оба фактора сразу. В любом случае отправная точка одна — понять, что ёмкость должна делать, а форма следует из этого.

  • Реконструкция цеха, где ёмкость встраивается между существующими конструкциями
  • Технологическая установка, в которой ёмкость служит корпусом или поддоном
  • Комбинированный бак: накопитель и отстойник в одном корпусе
  • Вставка в изношенный бетонный или стальной резервуар

Как мы работаем с эскизом

По эскизу готовим чертёж с размерами, толщинами и расположением всех патрубков и отправляем его на согласование. На этом этапе проще всего исправить ошибку: перепутанную сторону подключения или забытый люк. Если ёмкость встраивается между существующими конструкциями, перед утверждением ещё раз проверьте размеры на месте, особенно диагонали и высоту под балками. В производство передаём только утверждённый вариант.

Ошибки, которых стоит избежать

Большинство проблем с нестандартными ёмкостями появляется не в цехе, а из-за деталей, которые не попали в задание. Их легко учесть на бумаге и сложно исправить, когда ёмкость уже стоит на месте и заполнена. Ниже — то, о чём чаще всего забывают при подготовке эскиза.

  • Указывать размеры ниши по проекту, а не по факту — с учётом штукатурки, плитки и уклона пола
  • Не оставить места для крана и шланга под донным сливом
  • Размещать патрубки там, куда потом не подойдёт трубопровод или ключ
  • Выбирать материал по названию жидкости без учёта её температуры

Частые вопросы

Нужен ли готовый чертёж?

Нет. Достаточно эскиза с основными размерами и описания задачи; чертёж для производства подготовим сами и согласуем с вами. Если у вас есть проект, выполненный проектной организацией, работаем по нему и при необходимости задаём вопросы по узлам, которые в проекте не раскрыты.

Можно ли изменить ёмкость после изготовления?

Небольшие доработки возможны: врезать дополнительный патрубок, добавить люк или кронштейн. Изменить форму или перенести перегородку в готовом корпусе значительно сложнее, поэтому все подключения и отсеки стоит обсудить ещё на стадии эскиза.

Как передать размеры, если места мало и много препятствий?

Удобнее всего — план и разрез с привязкой препятствий к стенам и полу, плюс фотографии с рулеткой в кадре. Отмечайте не только размеры ниши, но и высоту до балок, трубы, выступы фундамента и направление открывания дверей. По этим данным зададим уточняющие вопросы и вернём чертёж для проверки.
