Цилиндрические ёмкости из пластика

Круглая форма равномерно распределяет давление жидкости по стенке и не оставляет углов, где копится осадок. Изготовим вертикальную или горизонтальную ёмкость под вашу схему подключения.

Цилиндрическая емкость из пластика

Геометрия

Нет углов, где застаивается осадок и плохо работает мешалка

Днище

Плоское, наклонное или коническое со сливом

Опора

Площадка для вертикальных, ложементы для горизонтальных

Что согласовываем для цилиндрической ёмкости

Ориентация

Вертикальная или горизонтальная, допустимые диаметр и высота на месте установки.

Процесс

Хранение, перемешивание или отстаивание; нужен ли полный выпуск осадка.

Обвязка

Откуда подходят трубы, какие нужны фланцы, люки и места под датчики.

Как проходит заказ

  1. 1

    Уточняем назначение, размеры и условия эксплуатации.

  2. 2

    Согласовываем конструкцию, комплектацию и стоимость.

  3. 3

    Изготавливаем изделие и проверяем качество соединений.

  4. 4

    Организуем доставку и при необходимости монтаж на объекте.

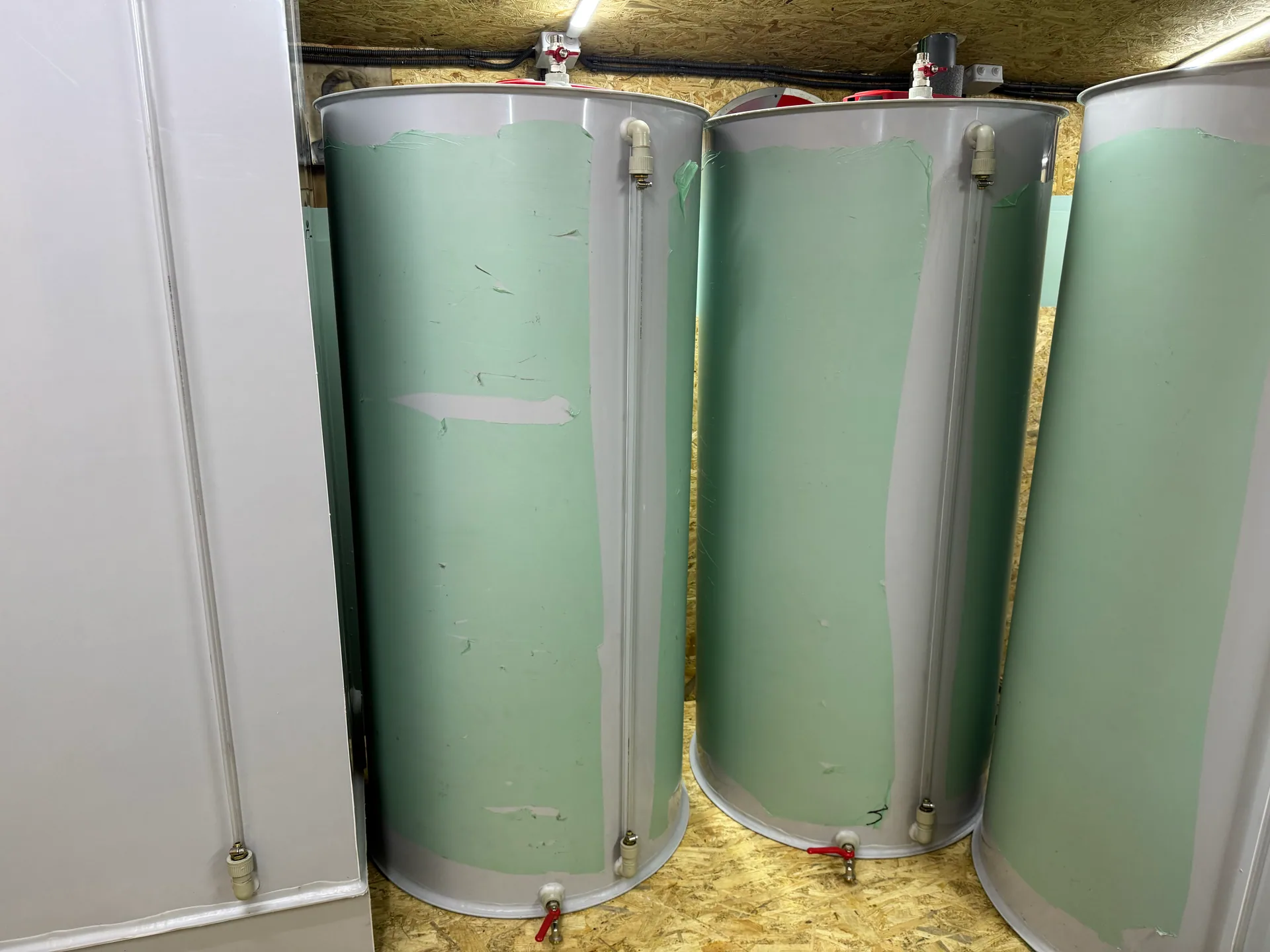

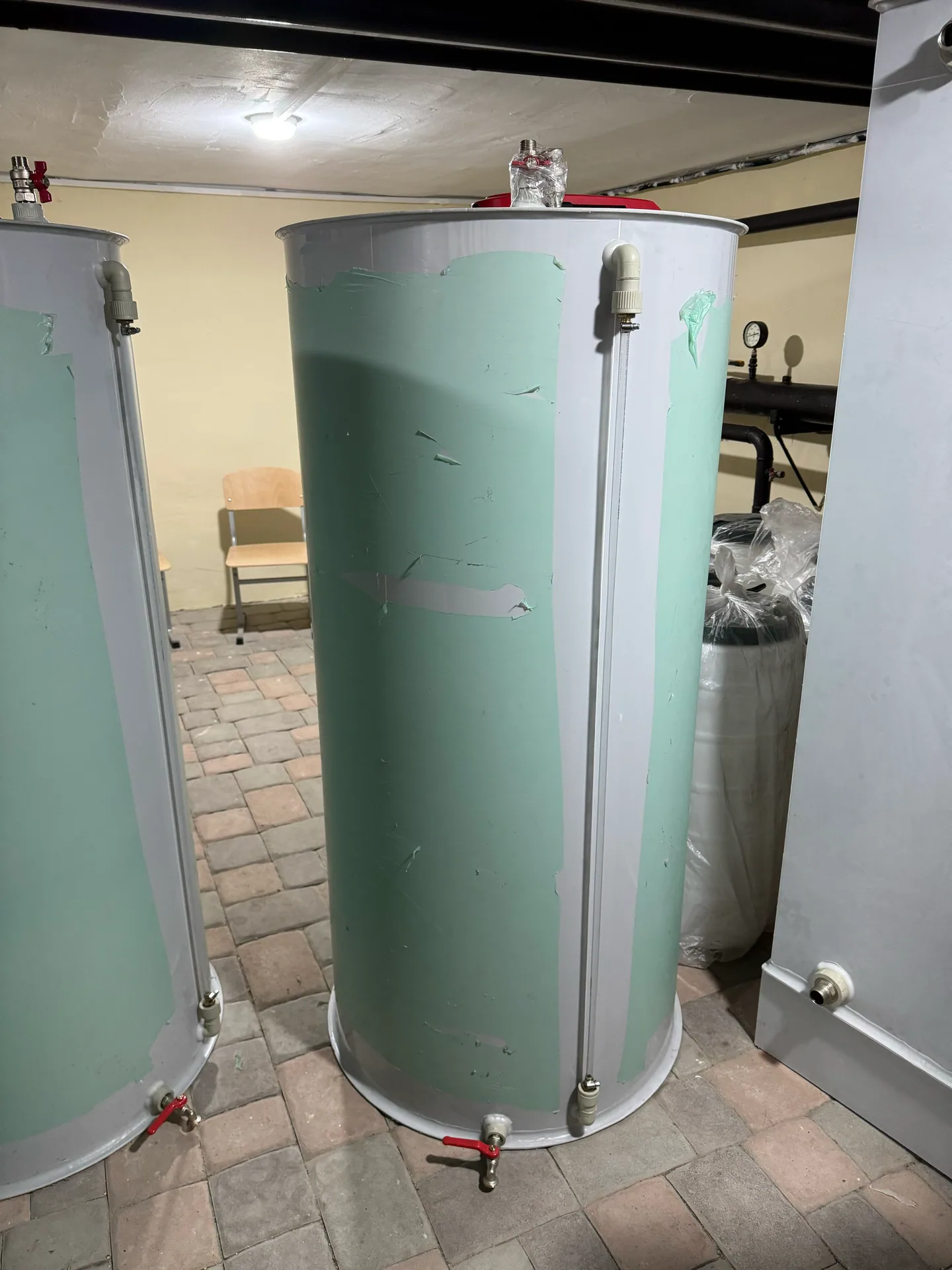

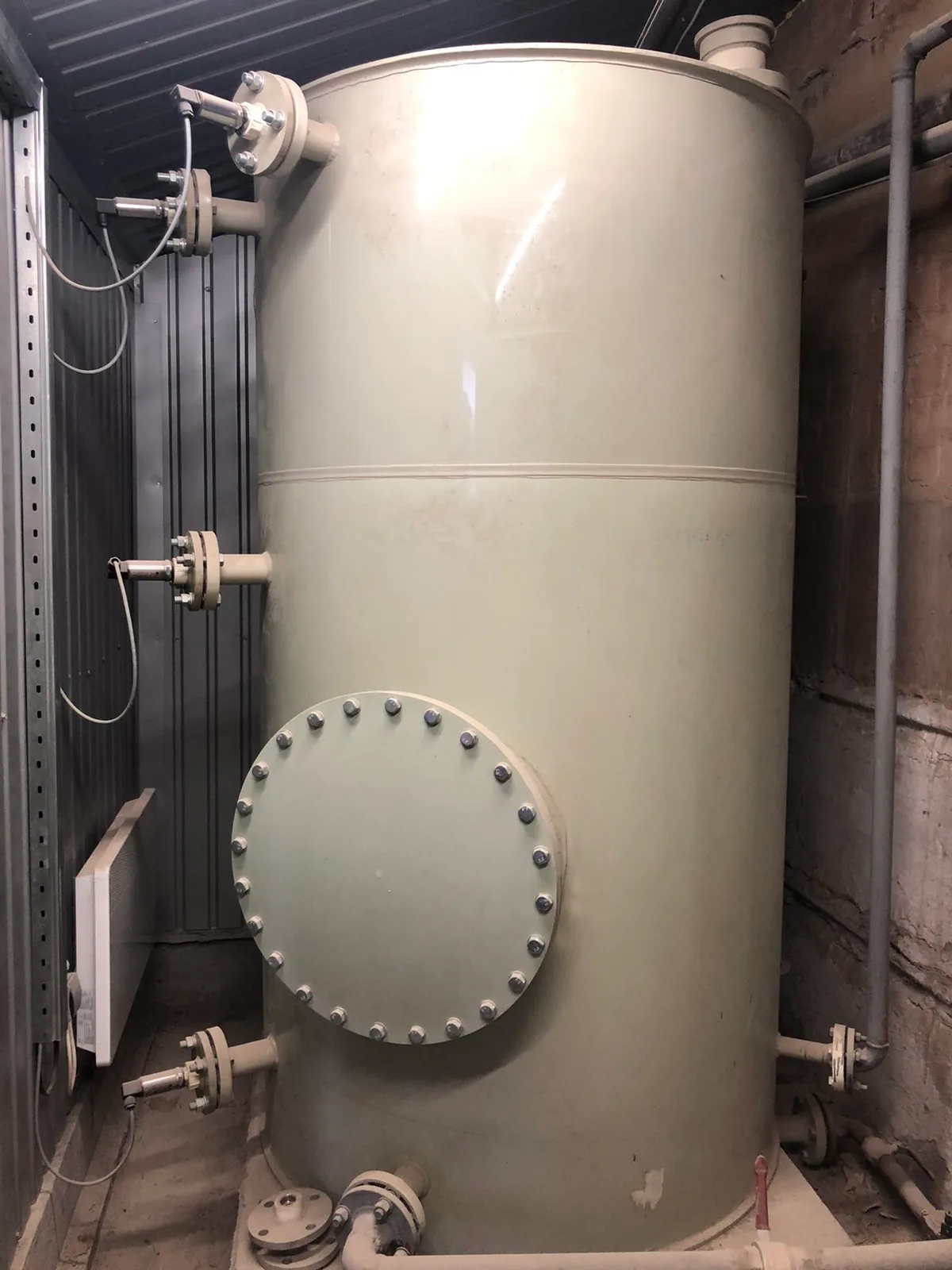

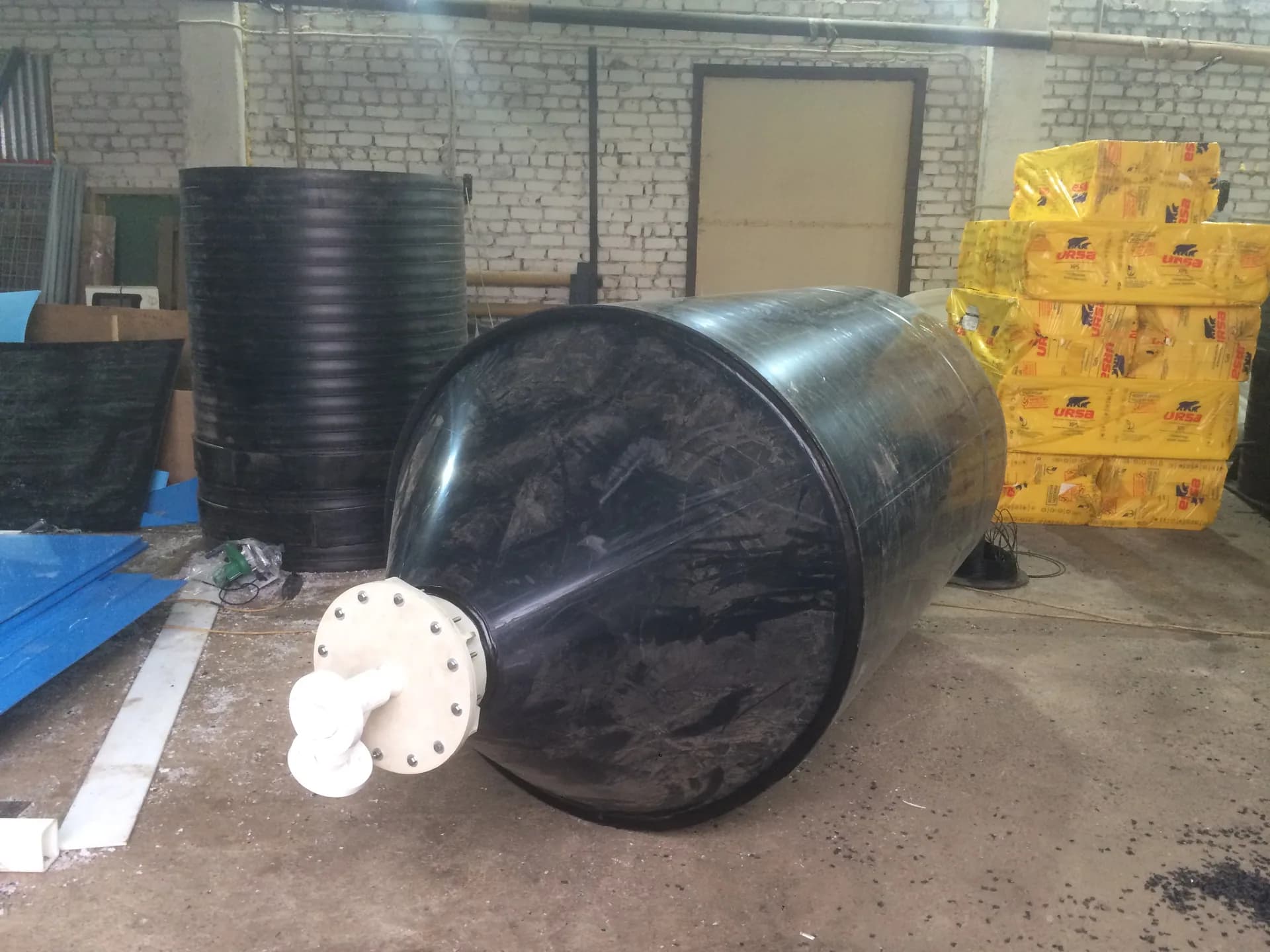

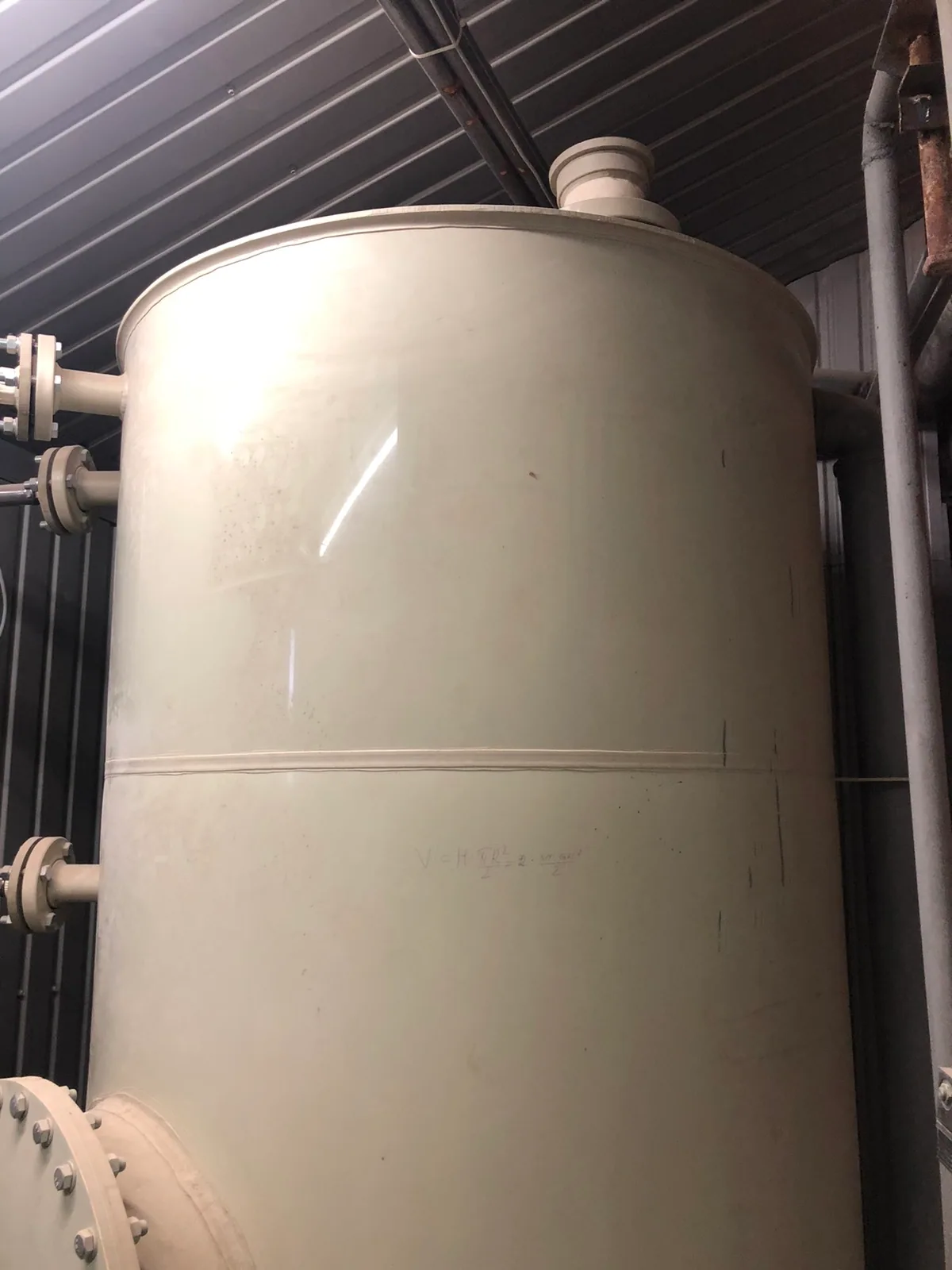

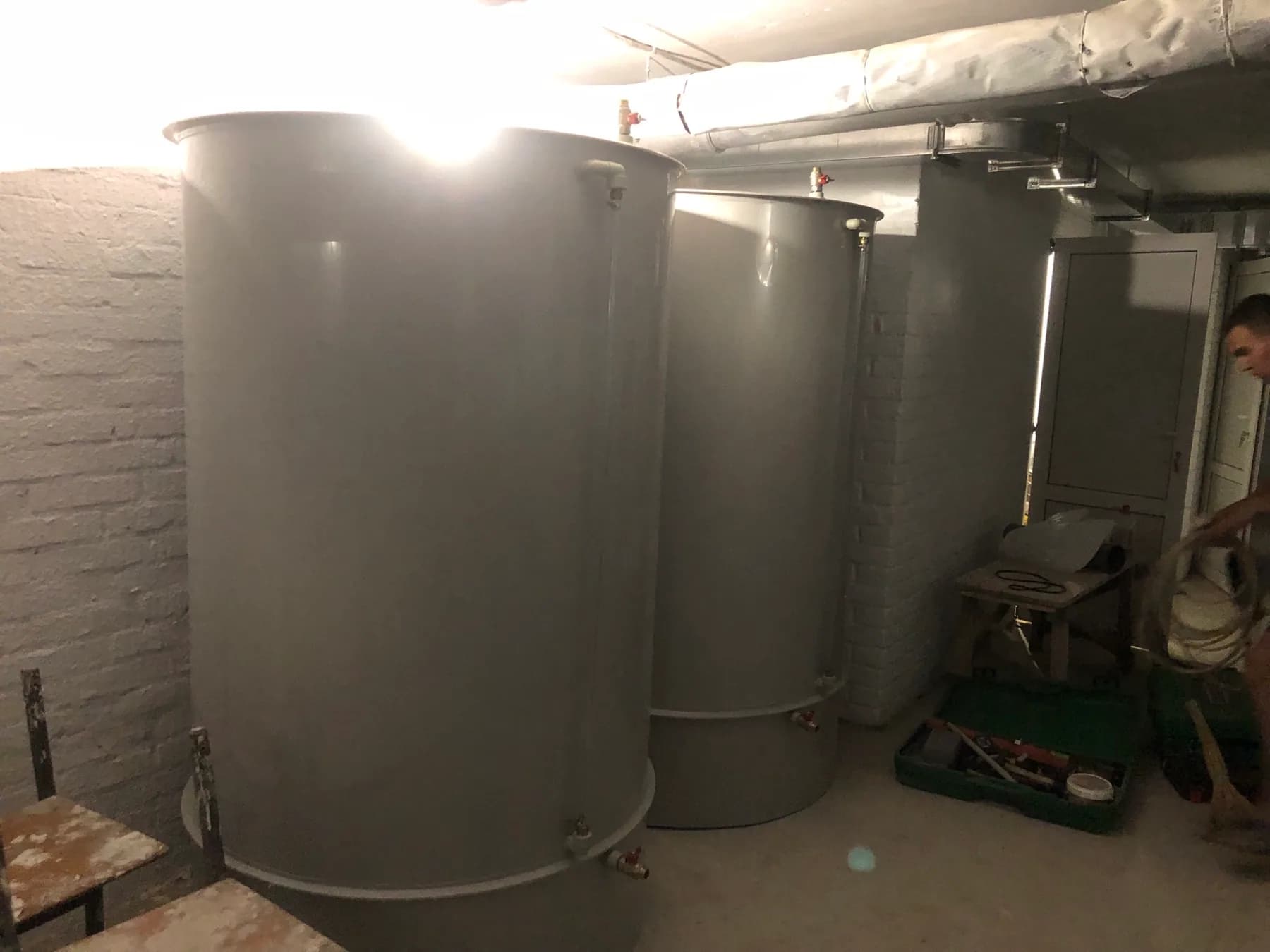

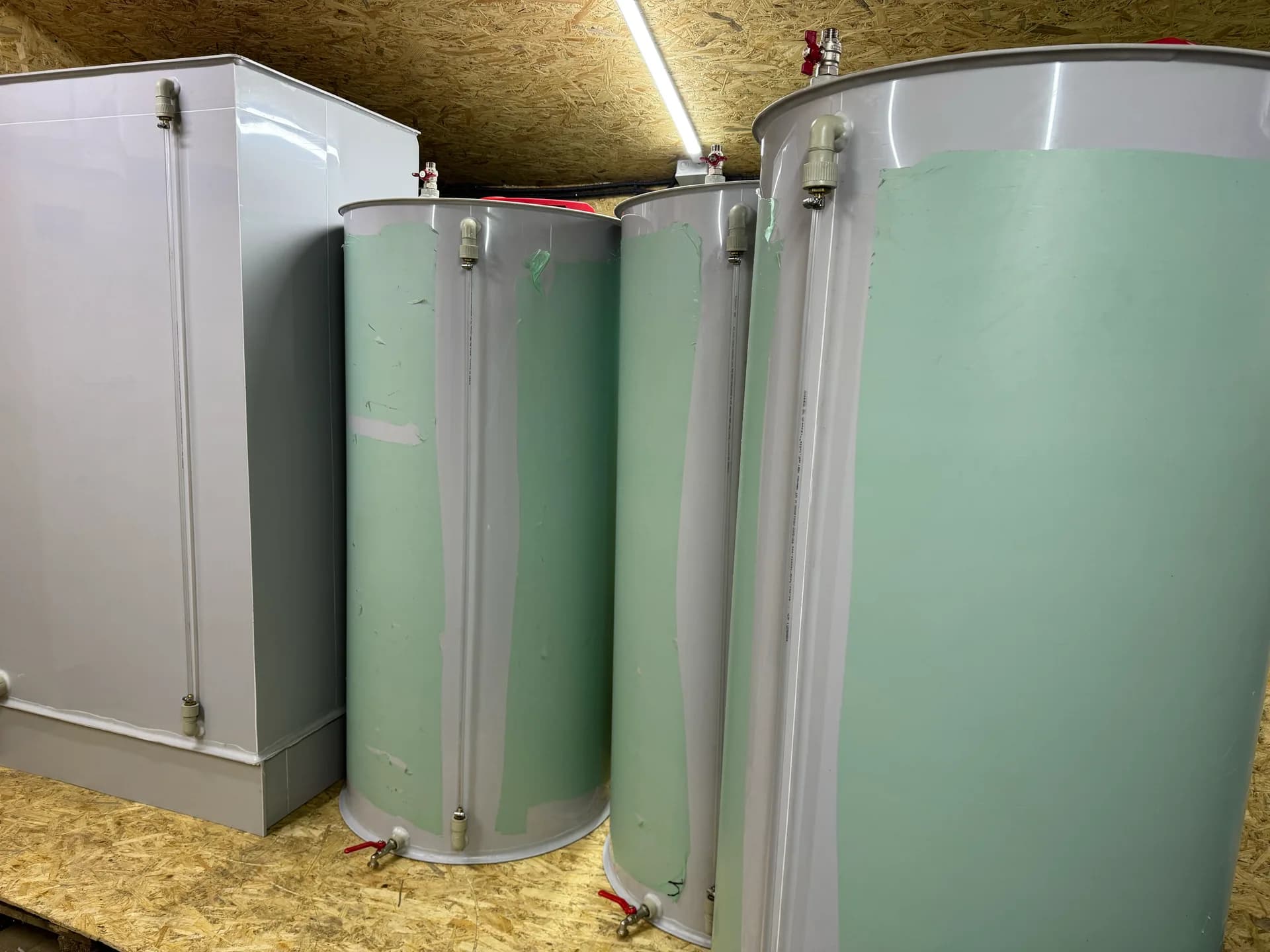

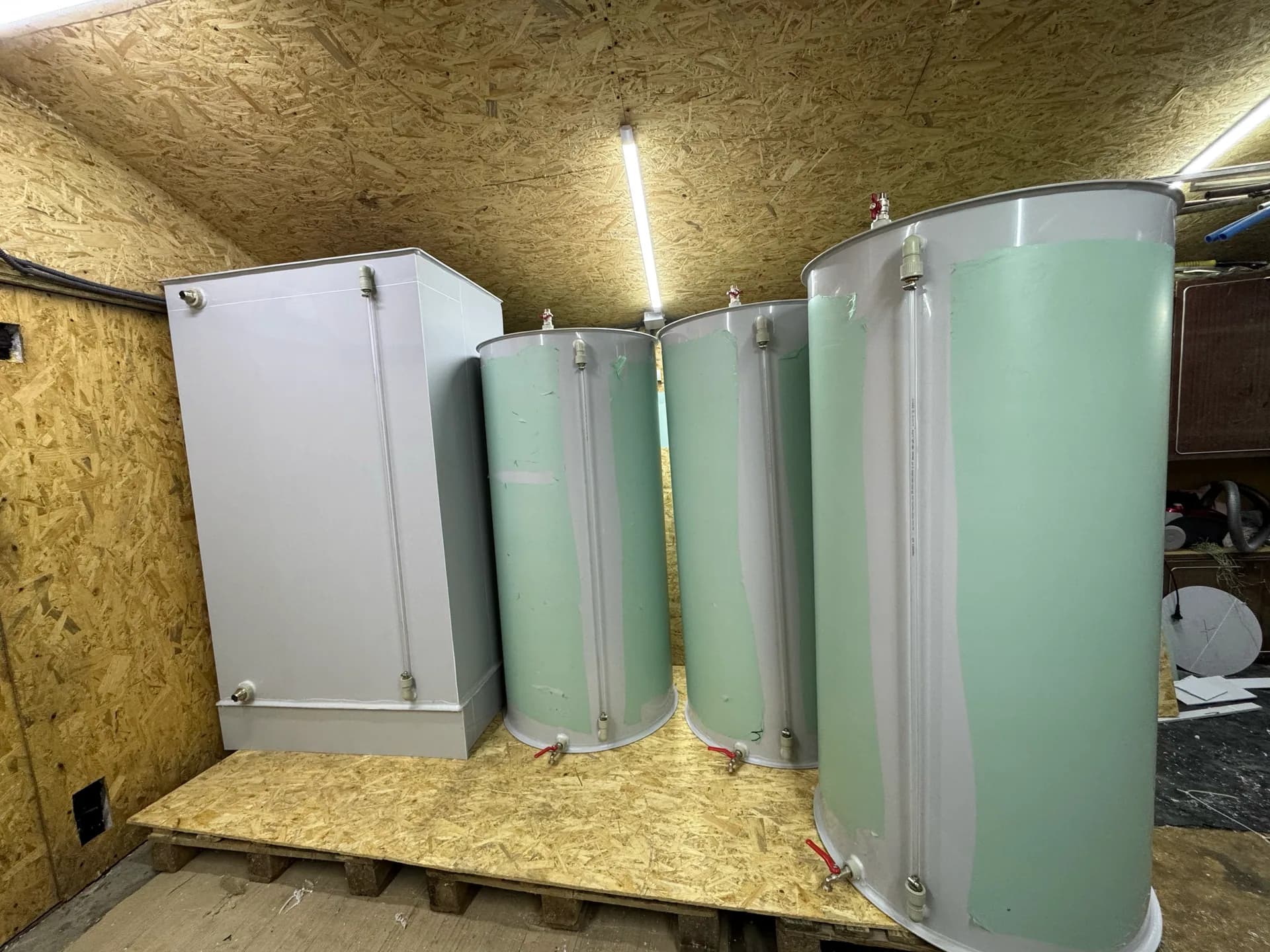

Фотографии изделий и выполненных работ

Цилиндрическая емкость из пластика

Техническое описание

В цилиндре гидростатическое давление воспринимается стенкой как растяжение по окружности, поэтому при той же толщине листа круглая ёмкость обычно требует меньше наружных рёбер, чем прямоугольная того же объёма. Ещё одно преимущество — отсутствие углов: жидкость перемешивается равномерно, а осадок сползает к центру или к сливу. Обратная сторона — площадь: круглую ёмкость сложнее вписать в прямоугольное помещение без потерь. Поэтому форму выбираем по процессу и месту, а толщину стенки, днища и усиление определяем расчётом.

  • Ложементы: горизонтальную ёмкость укладывают на опоры, повторяющие её радиус, и фиксируют хомутами, чтобы корпус не перекатывался и не продавливался в точках опоры.
  • Опора конуса: ёмкость с коническим днищем стоит на сварной раме или опорной обечайке, а под сливным патрубком оставляют место для крана и шланга.
  • Крышка: съёмная, на болтах или вварная с люком; на ней предусматривают места под датчики, дыхательный клапан и траверсу мешалки.
  • Патрубки и фланцы: располагаются по схеме трубопроводов заказчика; под тяжёлую арматуру к стенке вваривают усиливающие накладки.
  • Кольца жёсткости: при большой высоте стенку усиливают наружными поясами, шаг и сечение которых определяются расчётом.
  • Отражательные перегородки: вертикальные полосы на стенке не дают жидкости закручиваться воронкой вокруг вала мешалки, так что перемешивание идёт интенсивнее.

Где применяются цилиндрические ёмкости

Цилиндр — привычная форма для технологических участков, где жидкость не просто хранят, а перемешивают, подогревают по согласованному режиму или отстаивают. Круглая ёмкость с мешалкой даёт равномерный поток без застойных зон, а коническое днище позволяет выпускать осадок, не вскрывая крышку. Для таких задач важнее не объём, а то, как жидкость движется внутри и выходит наружу.

  • Приготовление и хранение растворов с мешалкой
  • Отстойники и шламосборники с коническим дном
  • Расходные баки для дозирующих насосов
  • Ёмкости для систем водоподготовки

Вертикальная или горизонтальная: как выбрать

Вертикальная ёмкость выигрывает, когда площадь ограничена, а высота позволяет: её проще полностью опорожнить, к ней удобно подвести мешалку сверху. Горизонтальная нужна, когда мешает потолок или ёмкость должна ездить на прицепе либо стоять под невысоким навесом. У неё больше площадь зеркала жидкости — это стоит учитывать для летучих сред и при подогреве, потому что испарение будет заметнее.

Установка и подключение

Под плоское днище нужна ровная площадка без выступов: точечные опоры и щели под днищем недопустимы. Трубы присоединяют через гибкие вставки или компенсаторы, а тяжёлую арматуру крепят к собственным опорам — иначе вес задвижек и температурное удлинение труб передаются на патрубок. Перед первым заполнением проверяют затяжку фланцев и положение всех кранов.

Частые вопросы

Можно ли подогревать жидкость в ёмкости?

Можно, если температура согласована заранее: от неё зависят выбор между полипропиленом и полиэтиленом, толщина стенки и шаг усиления. Нагревательные элементы размещают так, чтобы они не касались стенок, а при подогреве крышку делают закрытой и предусматривают отвод пара.

Подойдёт ли цилиндрическая ёмкость для мешалки?

Да, для перемешивания это удобная форма. Привод мешалки крепят к металлической траверсе, которая опирается на корпус или на отдельную раму, а не к самой пластиковой крышке. Если мешалка уже выбрана, пришлите её чертёж: под неё подберём диаметр и высоту ёмкости и разместим люк для обслуживания.

Можно ли поставить ёмкость на улице?

Можно. Для наружной установки учитываем ультрафиолет при выборе материала, ветровую нагрузку на пустую ёмкость и замерзание жидкости. Корпус анкеруем к площадке, а арматуру и патрубки, где может остаться вода, защищаем от мороза или предусматриваем их опорожнение на зиму.
