Нестандартні ємності за кресленням

Коли ні циліндр, ні прямокутник не вписуються в приміщення чи процес, робимо ємність за ескізом замовника: з відсіками, уступами, приямком або вирізами під конструкції будівлі.

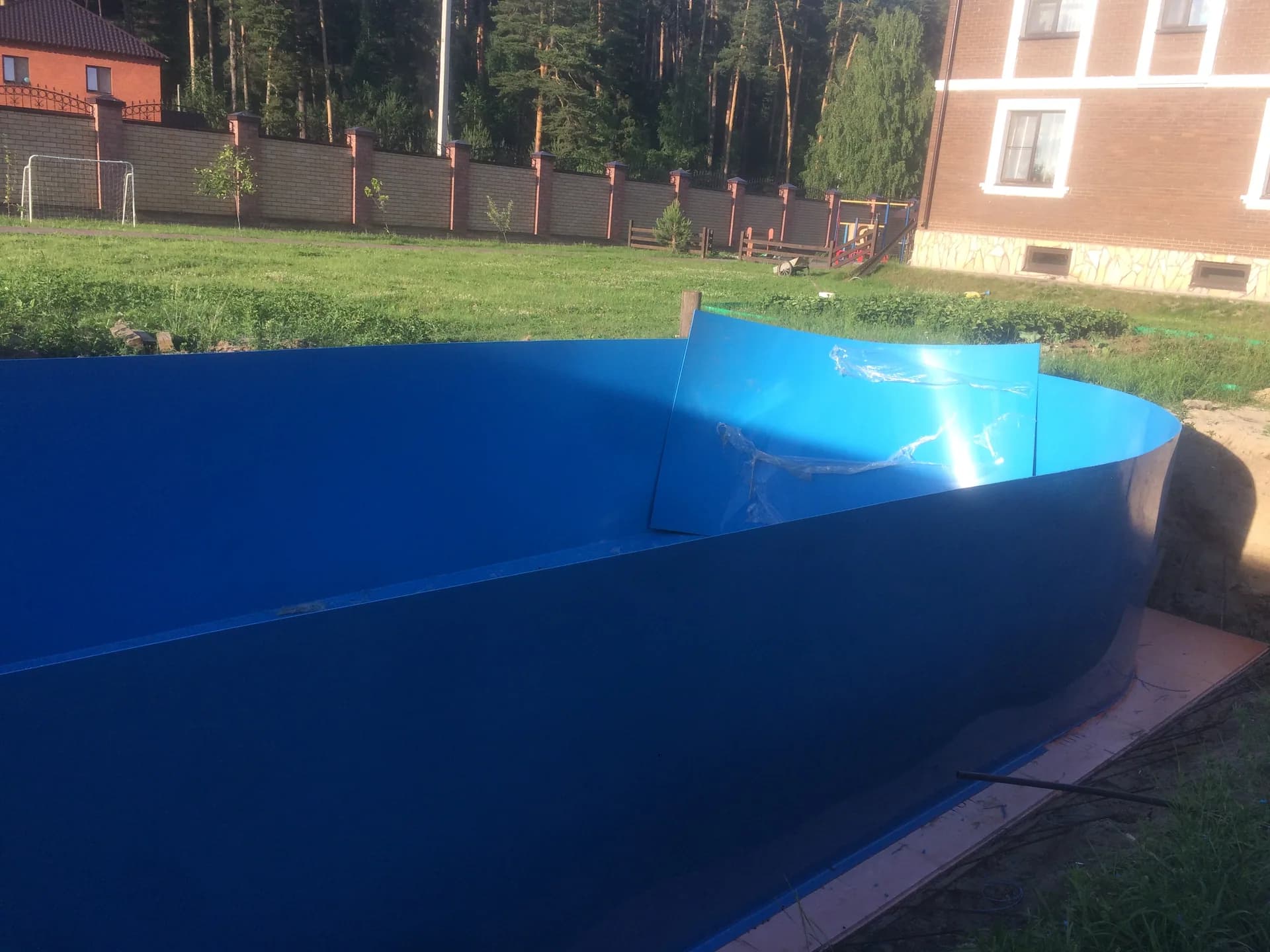

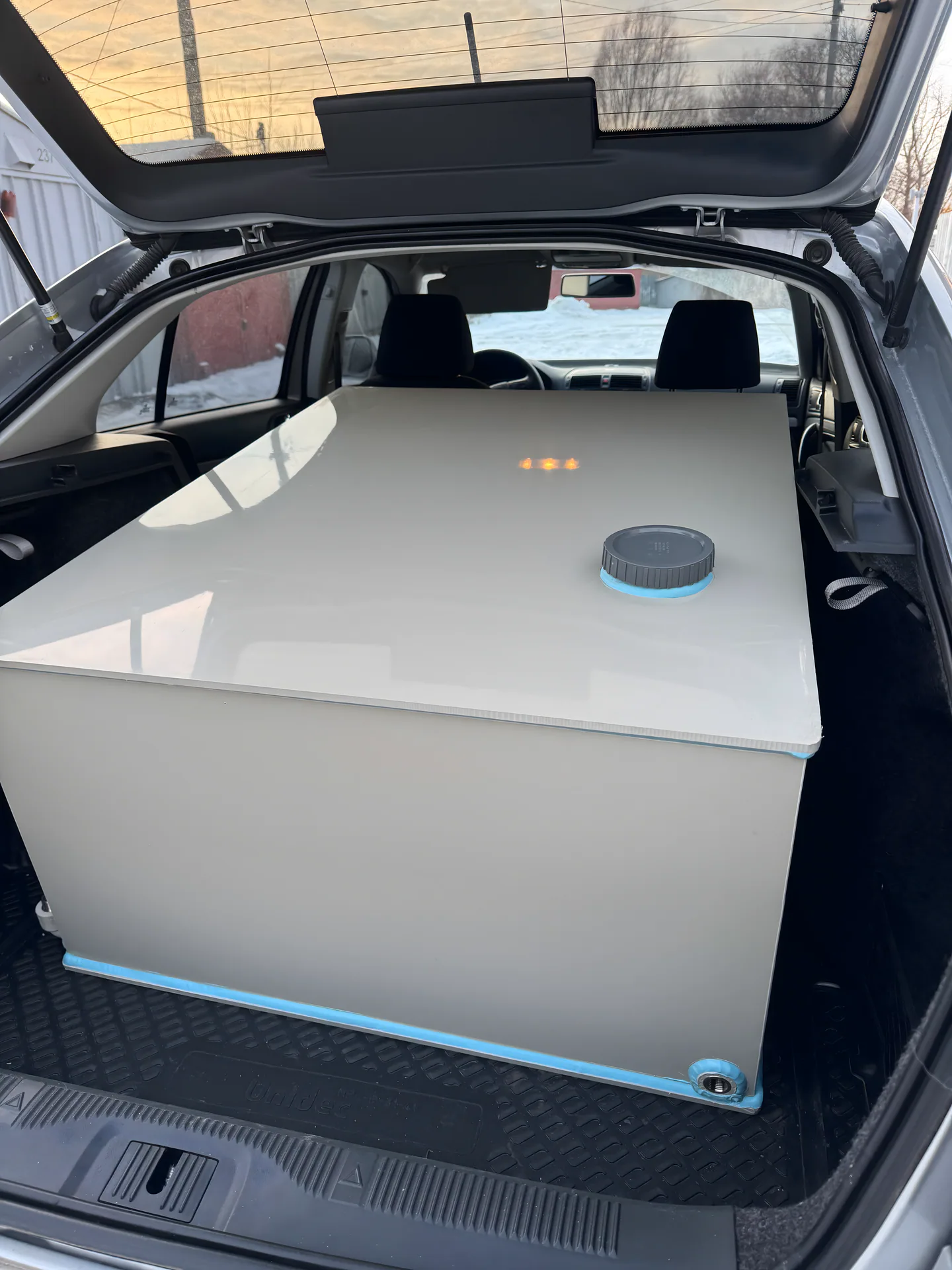

Нестандартна ємність із поліпропілену, фото 1

Форма

Уступи та скоси під сходи, схил покрівлі чи фундамент

Креслення

Погоджуємо до розкрою листа, разом із вузлами

Підсилення

Ребра там, де сходяться плоскі стінки й перегородки

З чого починається нестандартна ємність

Ескіз

Малюнок від руки з розмірами або креслення, фото місця встановлення.

Призначення

Що буде всередині, як ємність наповнюється й звідки забирається рідина.

Обмеження

Перешкоди на місці, шлях заносу, допустиме навантаження на підлогу.

Як проходить замовлення

  1. 1

    Уточнюємо призначення, розміри та умови експлуатації.

  2. 2

    Погоджуємо конструкцію, комплектацію та вартість.

  3. 3

    Виготовляємо виріб і перевіряємо якість з’єднань.

  4. 4

    Організовуємо доставку та за потреби монтаж на об’єкті.

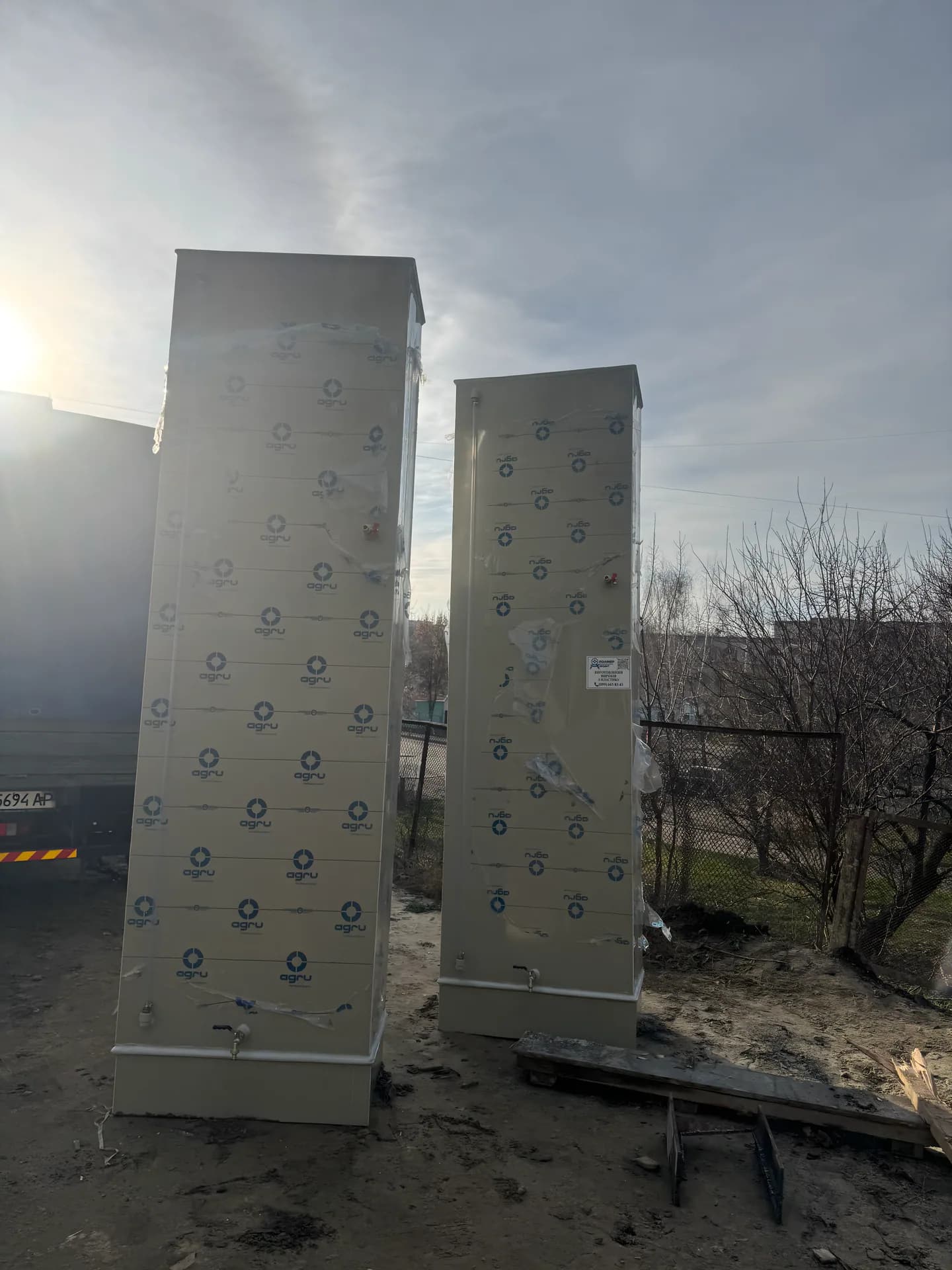

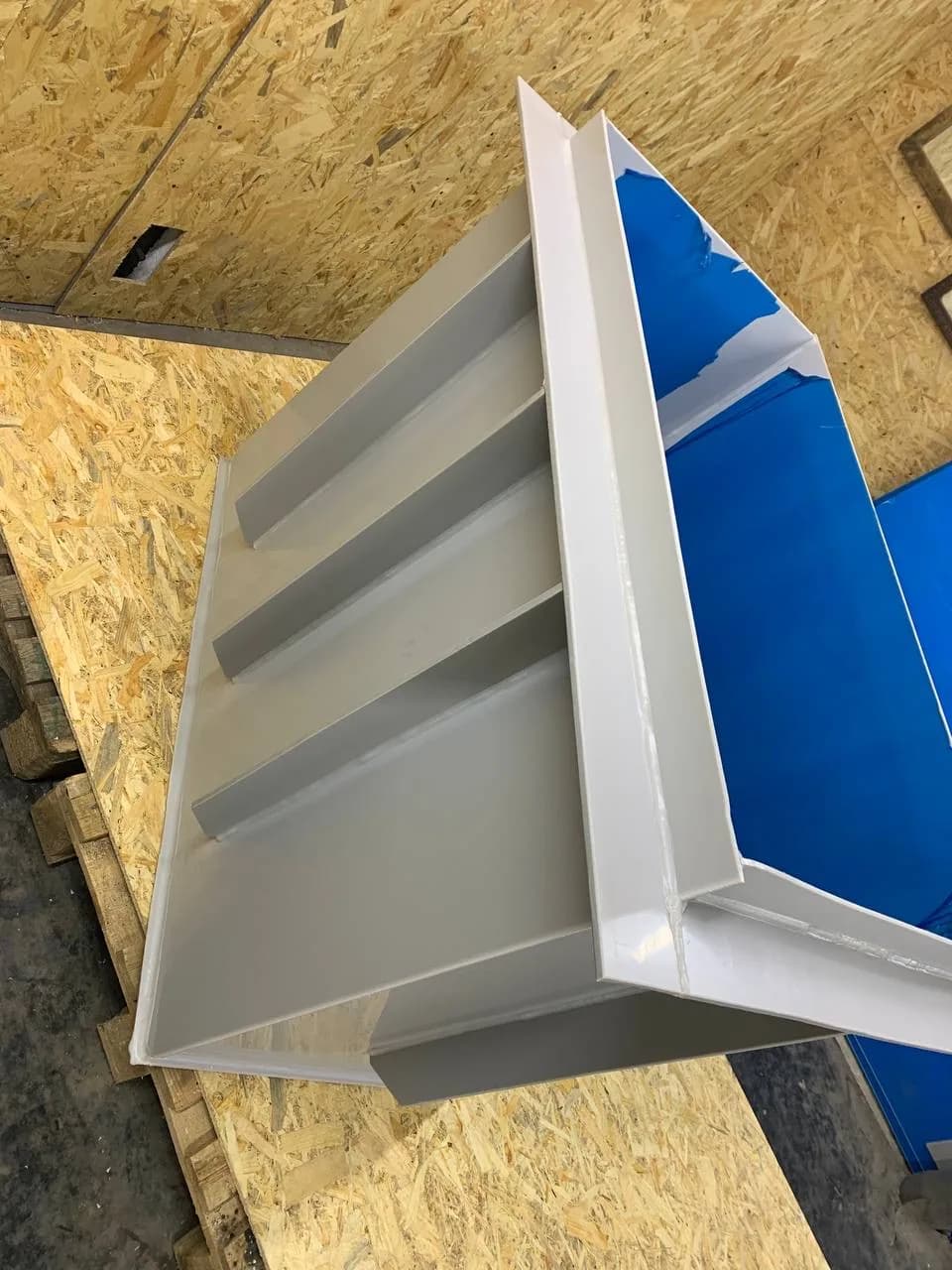

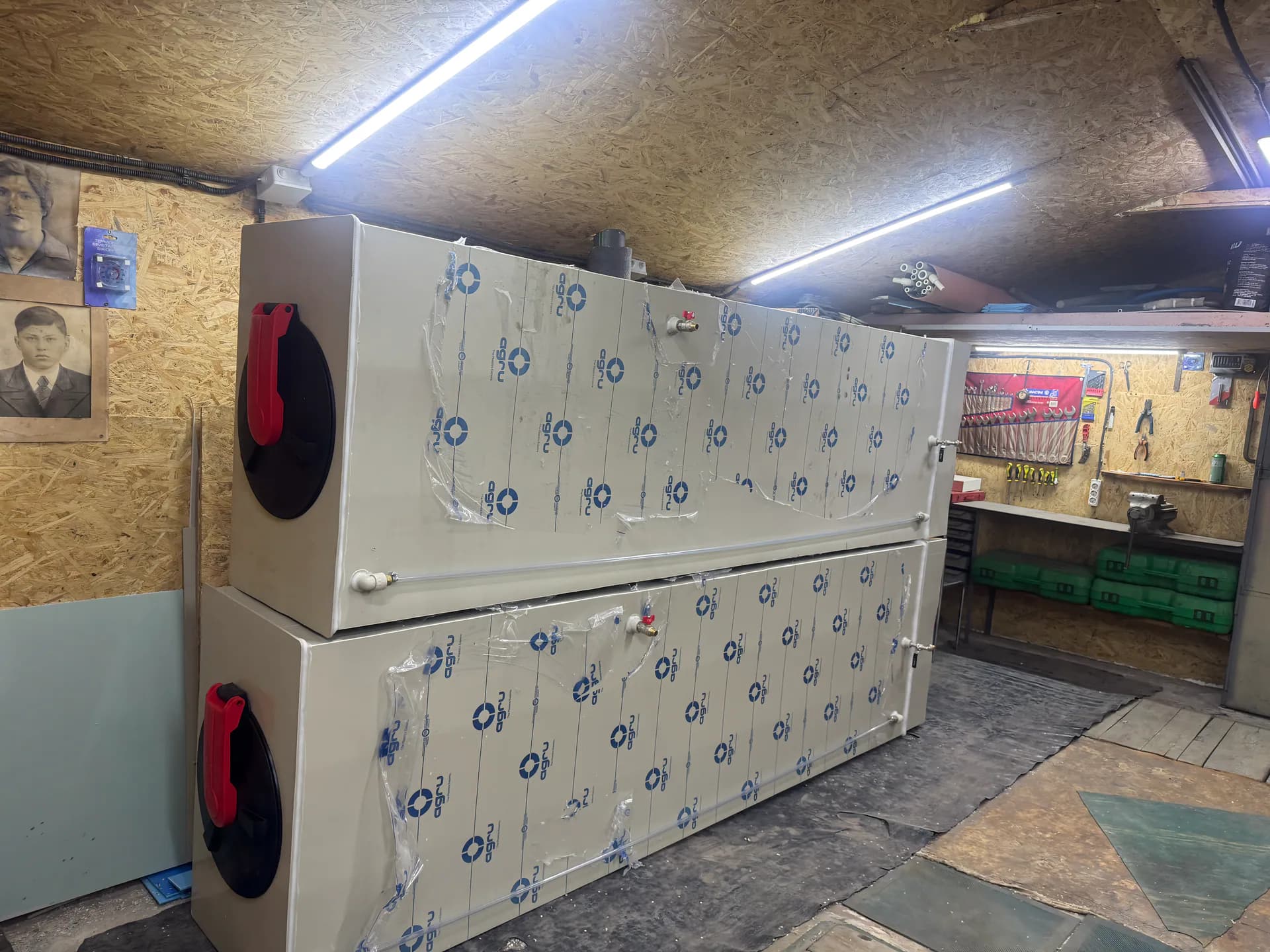

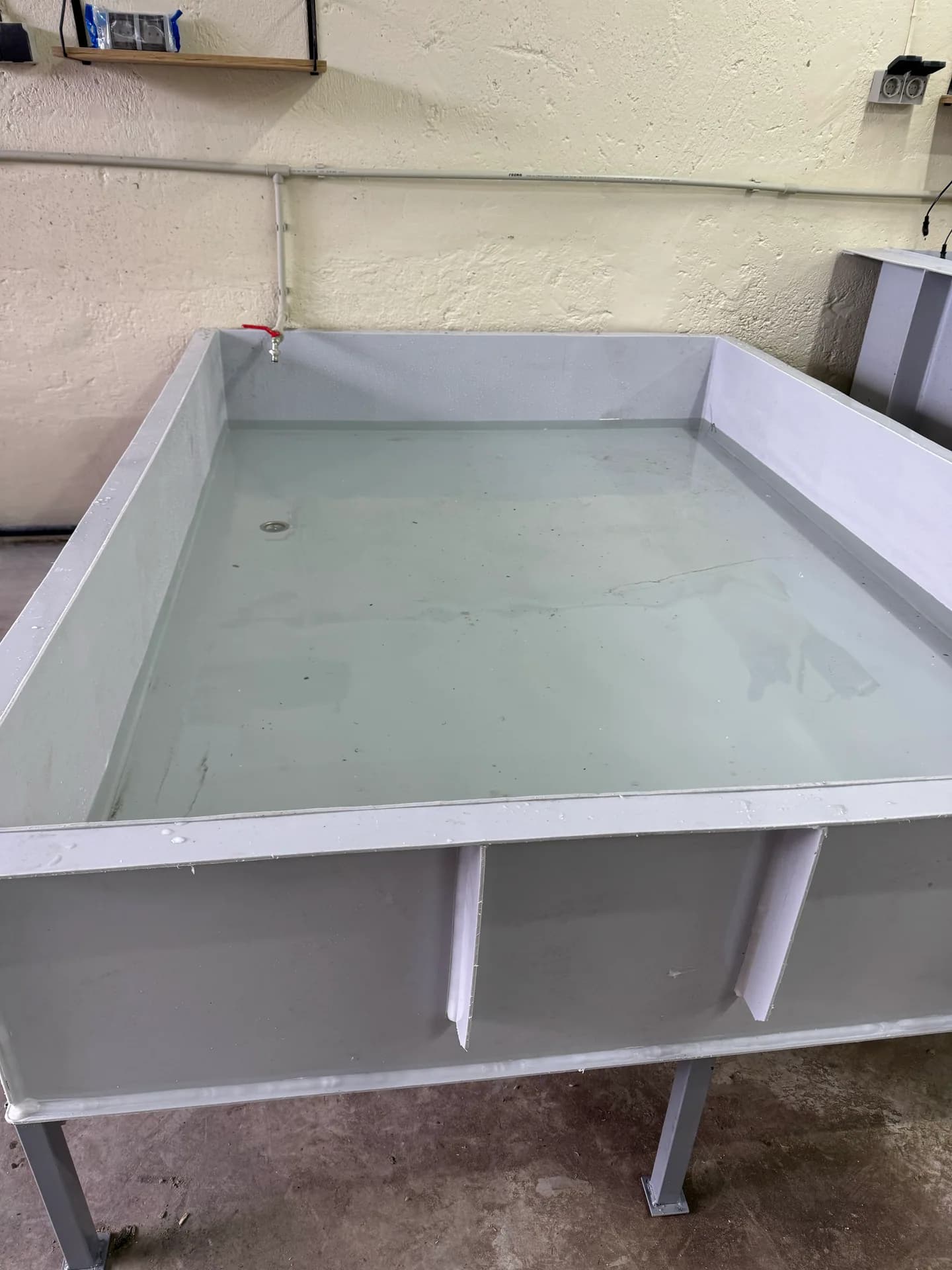

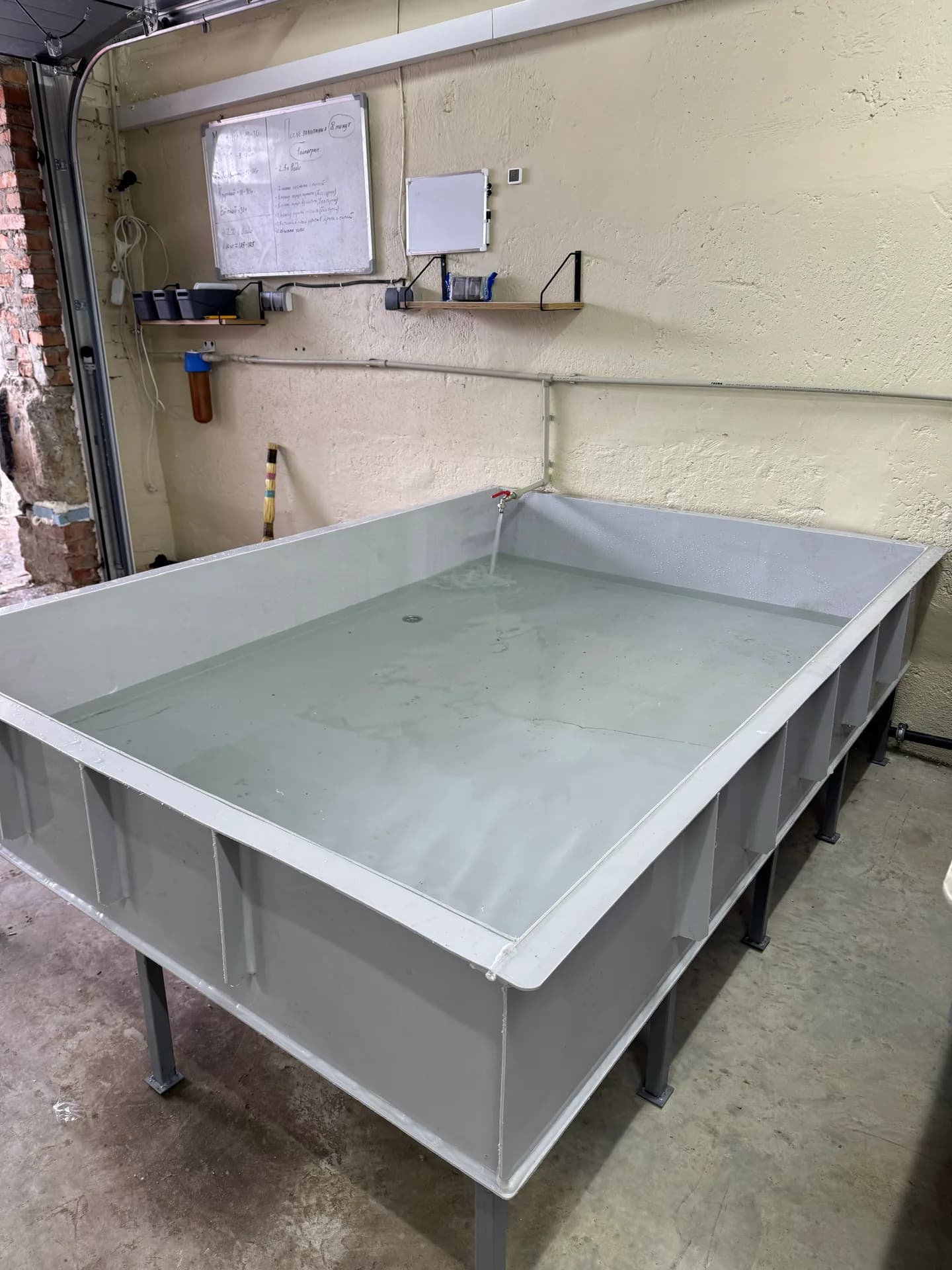

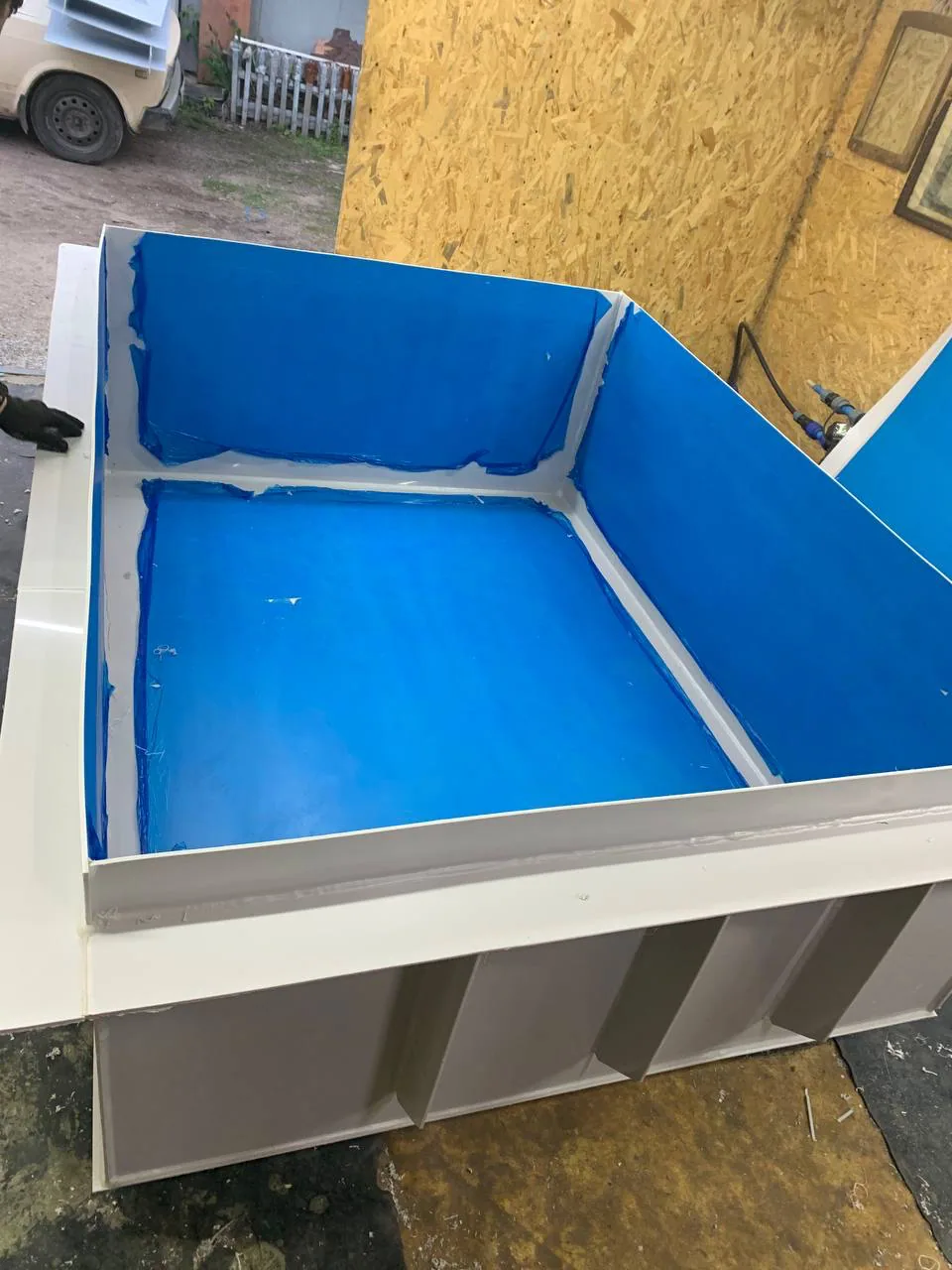

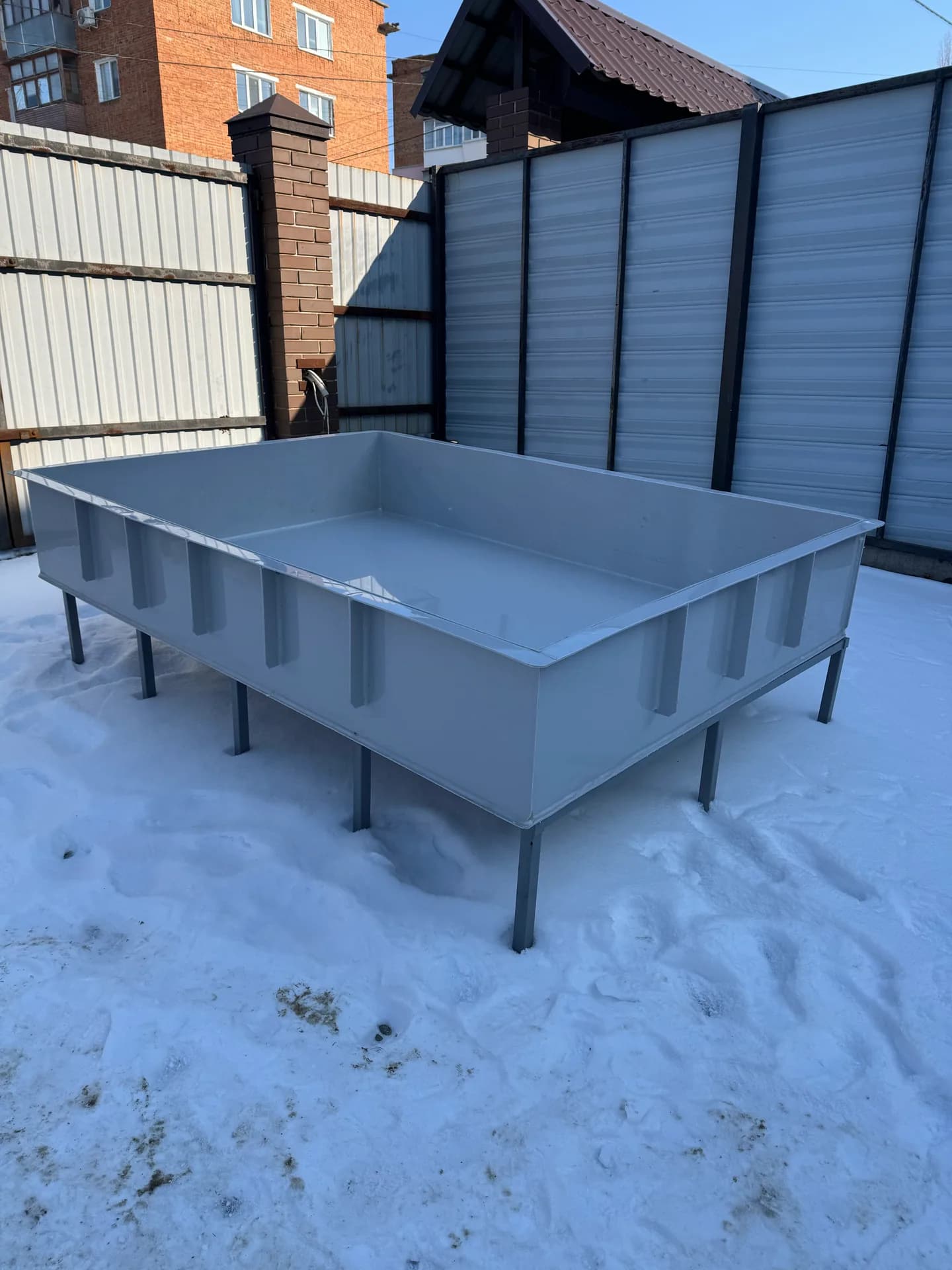

Фотографії виробів і виконаних робіт

Нестандартна ємність із поліпропілену, фото 1

Технічний опис

Нестандартна ємність — це не лише незвична форма. Частіше це корпус, що поєднує кілька функцій: накопичувач із відстійним відсіком, бак із приямком під занурювальний насос, ємність, яка обходить колону чи трубопровід. Що складніша геометрія, то більше зварних швів і плоских ділянок, які працюють на згин, тому на етапі креслення шукаємо компроміс: спростити форму там, де це не впливає на завдання, і підсилити зони, де сходяться стінки й перегородки.

  • Приямок: заглиблення в днищі збирає залишки рідини до всмоктування насоса, тож ємність можна викачати майже повністю, не нахиляючи корпус.
  • Перегородки й переливи: ділять корпус на відсіки з різним призначенням, наприклад відстійний і чистий, а висота переливу задає рівень, за якого рідина переходить далі.
  • Обхід перешкод: виріз під колону чи трубу оформлюють окремою вварною стінкою, тому корпус залишається замкненим і герметичним.
  • Люк у кожен відсік: якщо відсіків кілька, кожен потребує доступу для огляду й чищення, інакше обслуговування стане неможливим без демонтажу.
  • Тепловий зазор: полімер під час нагрівання розширюється помітніше за метал і бетон, тому ємність у ніші ставимо із зазором до стін.
  • Лінії розніму: якщо ємність не проходить у прорізи, її ділять на секції, а стики розміщують там, де шов доступний для зварювання й не потрапляє в навантажений кут.

Типові завдання

До нестандартної ємності приходять двома шляхами. Перший — місце: обладнання треба вписати в наявну будівлю, і типовий розмір втрачає забагато об’єму. Другий — процес: ємність має водночас відстоювати, накопичувати й подавати рідину до насоса. Нерідко трапляються обидва чинники одразу. У будь-якому разі відправна точка одна — зрозуміти, що ємність має робити, а форма випливає з цього.

  • Реконструкція цеху, де ємність вбудовується між наявними конструкціями
  • Технологічна установка, в якій ємність слугує корпусом або піддоном
  • Комбінований бак: накопичувач і відстійник в одному корпусі
  • Вставка в зношений бетонний чи сталевий резервуар

Як ми працюємо з ескізом

За ескізом готуємо креслення з розмірами, товщинами й розташуванням усіх патрубків і надсилаємо його на погодження. На цьому етапі найпростіше виправити помилку: переплутаний бік підключення чи забутий люк. Якщо ємність вбудовується між наявними конструкціями, перед затвердженням ще раз перевірте розміри на місці, особливо діагоналі та висоту під балками. У виробництво передаємо лише затверджений варіант.

Помилки, яких варто уникати

Більшість проблем із нестандартними ємностями виникає не в цеху, а через деталі, що не потрапили в завдання. Їх легко врахувати на папері й складно виправити, коли ємність уже стоїть на місці та заповнена. Нижче — те, про що найчастіше забувають під час підготовки ескізу.

  • Зазначати розміри ніші за проєктом, а не фактичні — з урахуванням штукатурки, плитки й ухилу підлоги
  • Не залишити місця для крана та шланга під донним зливом
  • Розміщувати патрубки там, куди потім не підійде трубопровід або ключ
  • Обирати матеріал за назвою рідини без урахування її температури

Часті запитання

Чи потрібне готове креслення?

Ні. Достатньо ескізу з основними розмірами й опису завдання; креслення для виробництва підготуємо самі та погодимо з вами. Якщо у вас є проєкт, виконаний проєктною організацією, працюємо за ним і за потреби ставимо запитання щодо вузлів, які в проєкті не розкриті.

Чи можна змінити ємність після виготовлення?

Невеликі доопрацювання можливі: врізати додатковий патрубок, додати люк чи кронштейн. Змінити форму або перенести перегородку в готовому корпусі значно складніше, тому всі підключення й відсіки варто обговорити ще на стадії ескізу.

Як передати розміри, якщо місця мало, а перешкод багато?

Найзручніше — план і розріз із прив’язкою перешкод до стін і підлоги, а також фото з рулеткою в кадрі. Позначайте не лише розміри ніші, а й висоту до балок, труби, виступи фундаменту та напрямок відчинення дверей. За цими даними поставимо уточнювальні запитання й повернемо креслення для перевірки.
